Heckauszug Kastenwagen 1600x600, 200 kg Version
Heckauszug Kastenwagen 1600x600, 200 kg Version
Auf Lager
🚛 Lieferzeit: 🟢 3-5 Tage
(Ausland abweichend)
Verfügbarkeit für Abholungen konnte nicht geladen werden
DATEN ZUM HECKAUSZUG
- Breite: ca. 645 mm
- Tiefe: ca. 1670 mm, mit Griff 1650 mm
- Innenmaße (Nutzfläche): 1600 mm x 600 mm(LxB) (für Euroboxen)
- Belastbarkeit: ca. 200 kg
- Auszugslänge: 1600 mm
- Kugelgelagerter Vollauszug
- Hochwertige Materialen: Aluminiumrahmen kombiniert mit stabilem Auszug - leicht, rostfrei und langlebig
- Inklusive einer detaillierten Anleitung für den Aufbau – Schritt für Schritt erklärt!
VORTEILE IM ÜBERBLICK
✓ Lock-In und Out Verriegelung
✓ Hohe Belastbarkeit
✓ Auszug mit einem Griff ausgestattet
✓ Geringes Gewicht
✓ Verschiedene Boxengrößen verwendbar
✓ Ausziehbar
✓ Made in Germany by VOBI®

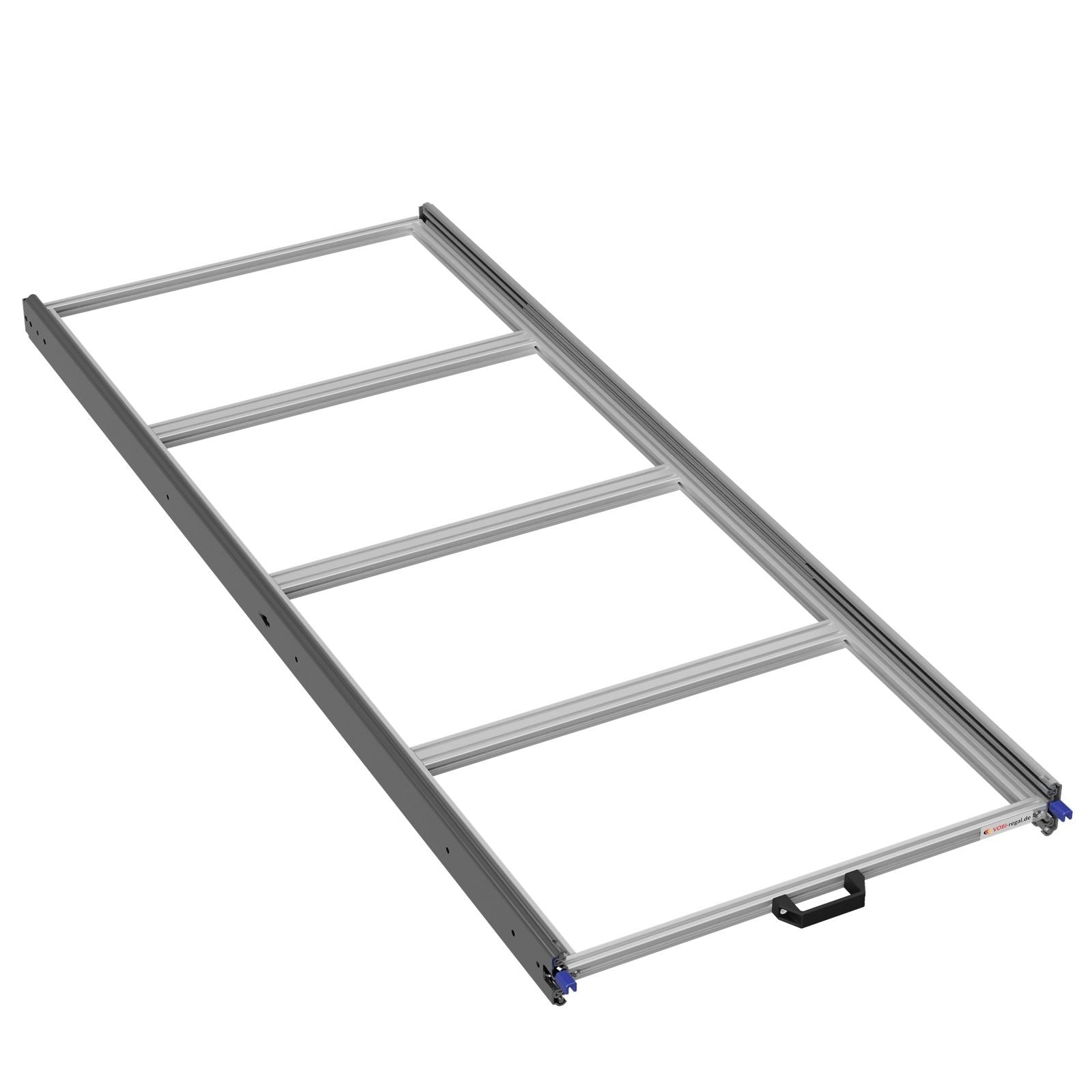

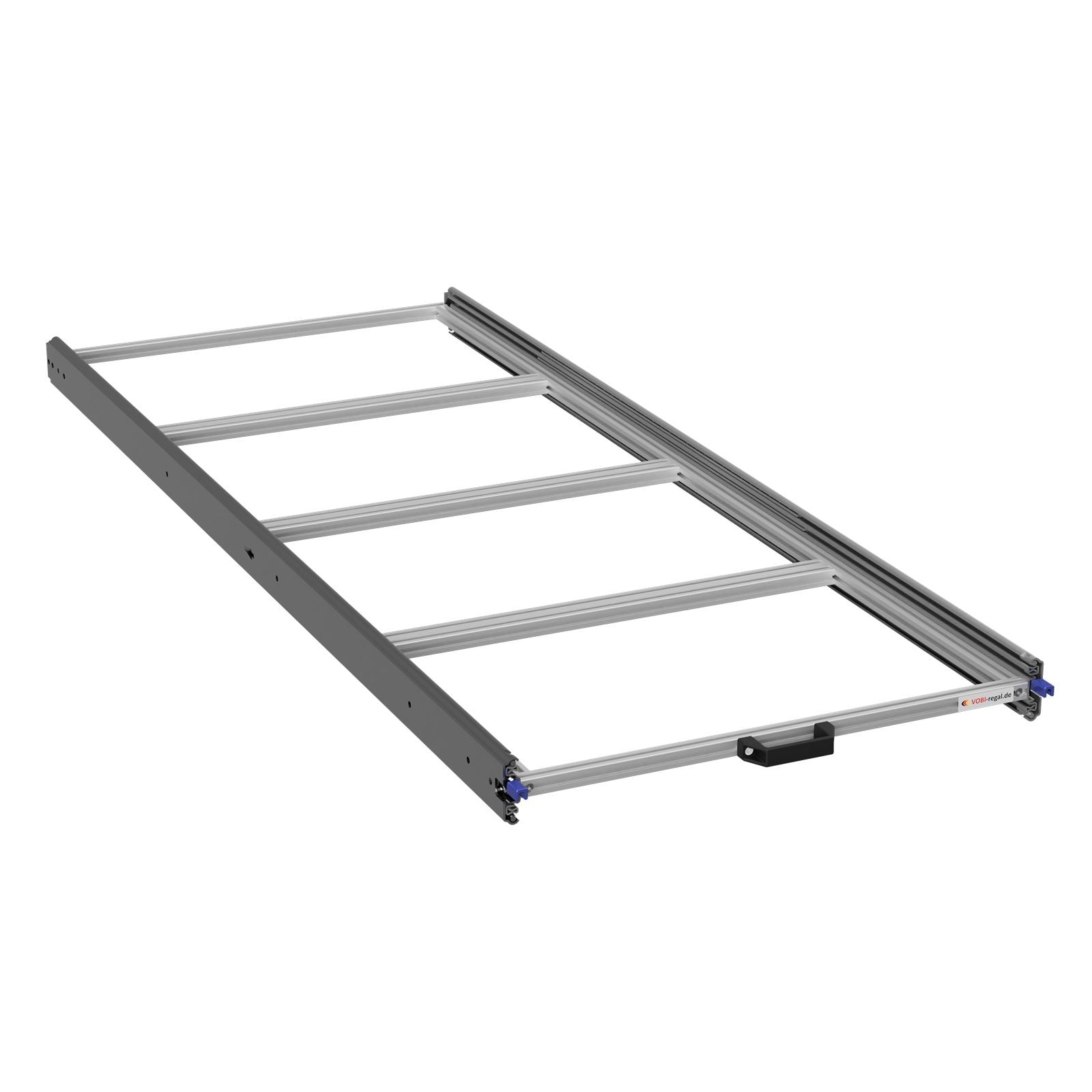

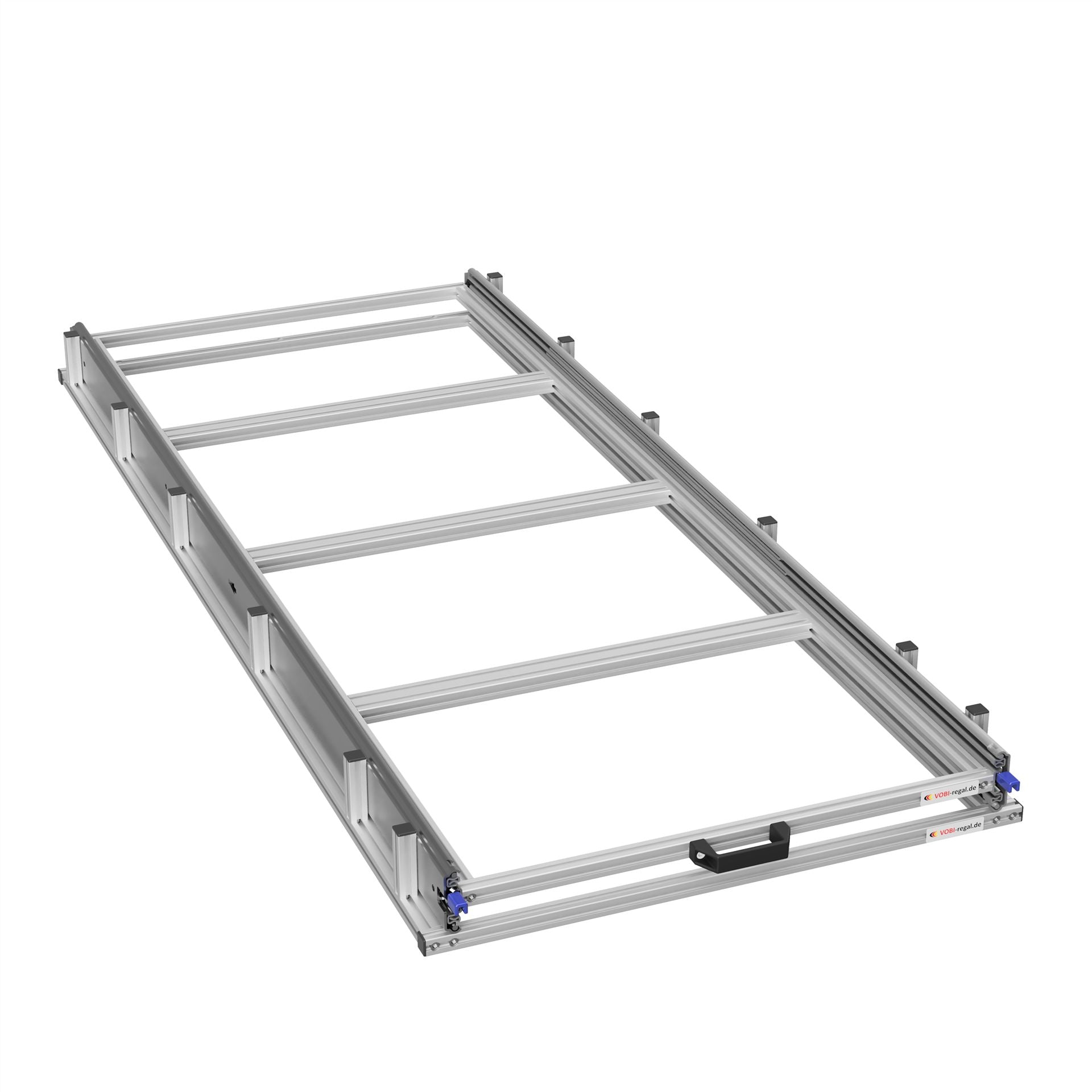

Dieser Auszug ist die ideale Lösung für alle, die ihren Kastenwagen individuell gestalten möchten. Ohne Boxen geliefert, bietet er maximale Flexibilität für maßgeschneiderte Eigenlösungen im Heckbereich.

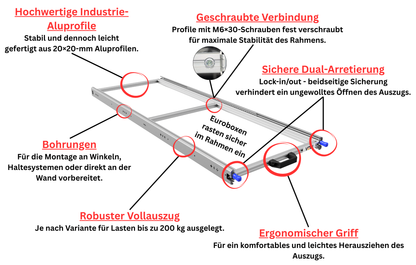

Der robuste Rahmen besteht aus hochwertigem 20 x 20 mm Aluminiumprofil und wird mit stabilen M6x30 Zylinderschrauben verschraubt – für höchste Langlebigkeit und Belastbarkeit im täglichen Einsatz.
Die Montage erfolgt wahlweise direkt an der Fahrzeugwand oder flexibel über Haltewinkel (nicht für 200kg Variante) bzw. einem Haltesystem.
Sicher. Durchdacht. Komfortabel.
• Lock-In: Der Auszug verriegelt automatisch beim Einschieben – sicher verschlossen während der Fahrt.
• Lock-Out: Auch im ausgezogenen Zustand sorgt die stabile Verriegelung für sicheren Halt beim Zugriff auf deine Ausrüstung.
• Beidseitige Bedienung: Die Lock-Hebel lassen sich von beiden Seiten betätigen und ermöglichen einfaches Öffnen.
Wartungsfreundlich: Der Auszug lässt sich durch den Hebelmechanismus vollständig von der Führung trennen – ideal für Reinigung, Wartung oder Ausbau.
⚠️ Hinweis: Wird der Hebel beim Herausziehen vollständig bis zum Anschlag gedrückt, kann die komplette Schublade entnommen werden. Achte bei der Bedienung stets auf einen sicheren Stand!
Daten zu Varianten mit Montagewinkeln
Die Montage mit den Montagewinkeln ist die ideale Lösung für eine präzise und stabile Befestigung von Auszügen. Dank seiner robusten Fertigung aus hochwertigem Stahl und der verzinkten Oberfläche gewährleistet er eine hohe Belastbarkeit, zuverlässigen Korrosionsschutz und eine lange Lebensdauer – auch bei intensiver Beanspruchung. Damit bietet er die perfekte Grundlage für eine sichere und dauerhafte Montage von Schubkasten- und Führungssystemen in unterschiedlichsten Heim- und Handwerksprojekten.
Diese Winkel passen nicht bei 200 kg Auszügen
Lieferumfang Heckauszug mit Montagewinkeln:
• 1 Heckauszug
• 8 Montagewinkel
• 16 Linsenkopfschrauben
• Montageanleitung
Produkteigenschaften Montagewinkel:
• Material: Stahl, verzinkt
• Maße (ca.): 40 x 40 x 40 mm
• Bohrung Bodenmontage 5,2 mm
• Materialstärke: 2 mm
• Lochung: 4 Bohrlöcher zur einfachen und sicheren Befestigung
• Anwendungsbereich: Holz- und Möbelverbindungen, Regalbau, Konstruktionsarbeiten
• Besonderheiten: Winkel mit hoher Tragkraft und präziser Ausführung
Vorteile auf einen Blick:
• Schnelle und einfache Montage
• Universell einsetzbar
• Langlebig und widerstandsfähig
• Sauber verarbeitet für exaktes Arbeiten
Ob beim Möbelbau, bei der Befestigung von Regalböden oder im DIY-Bereich – mit dem Montagewinkel VOBI 11040 setzen Sie auf Qualität und Stabilität.
Daten zu Varianten mit Haltesystemen

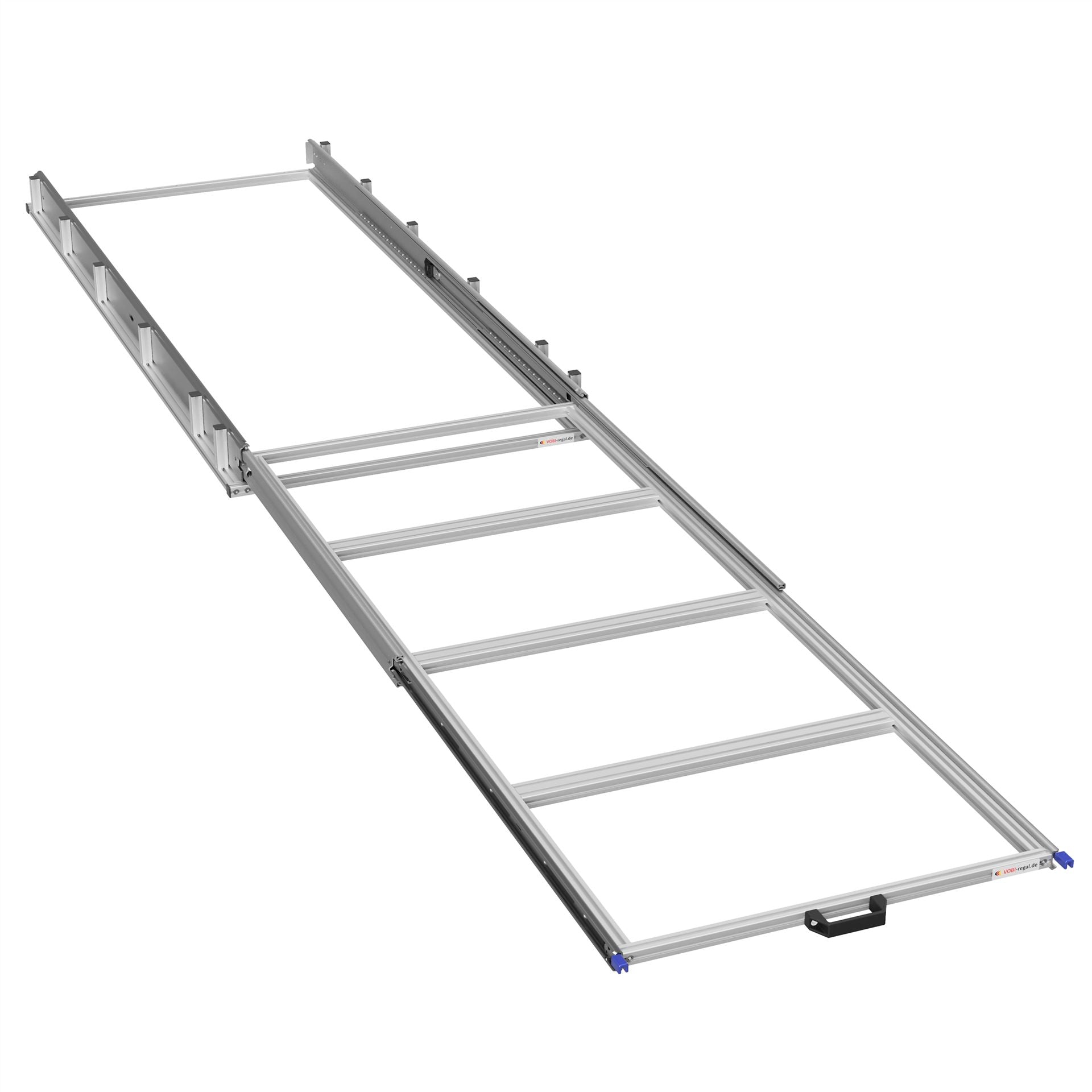

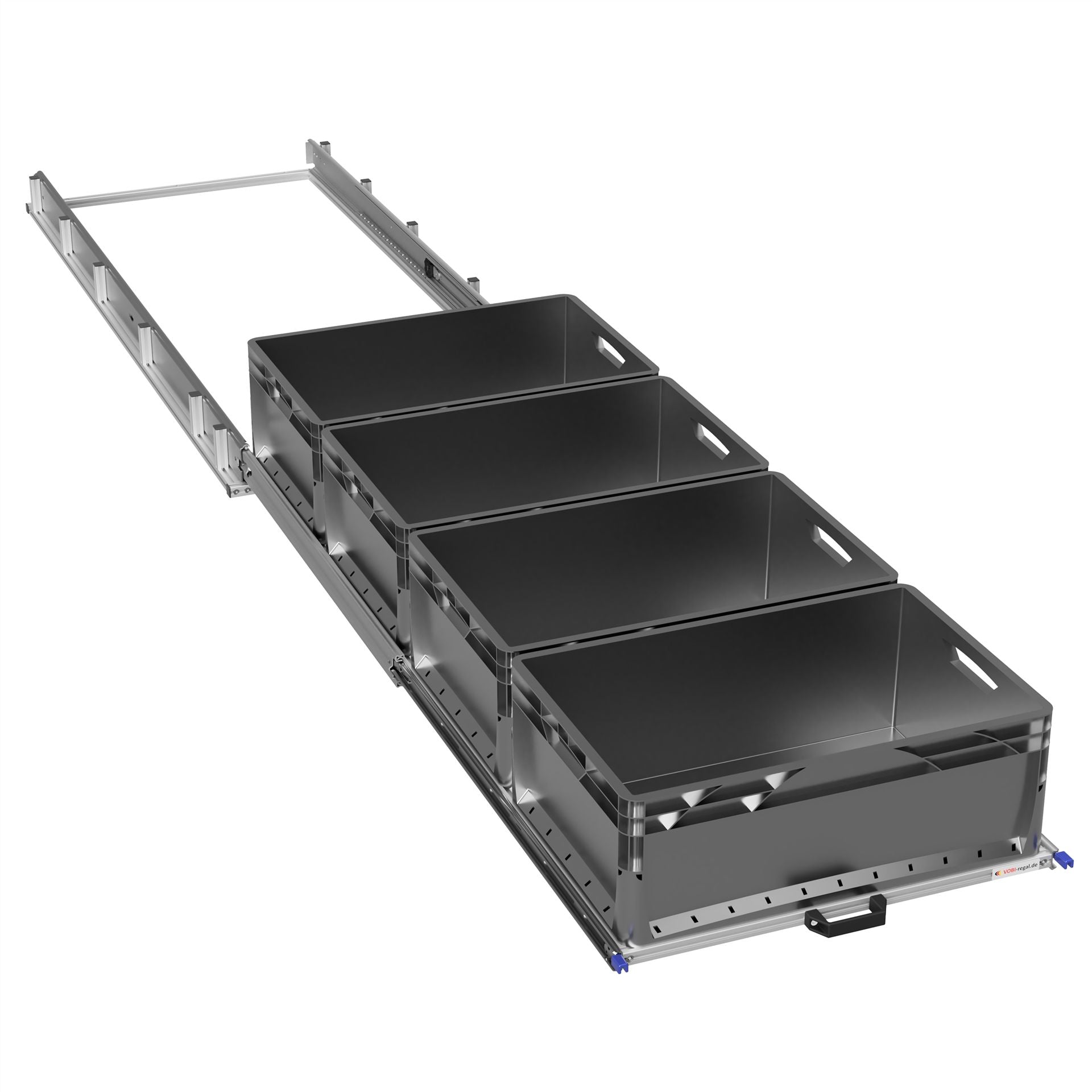

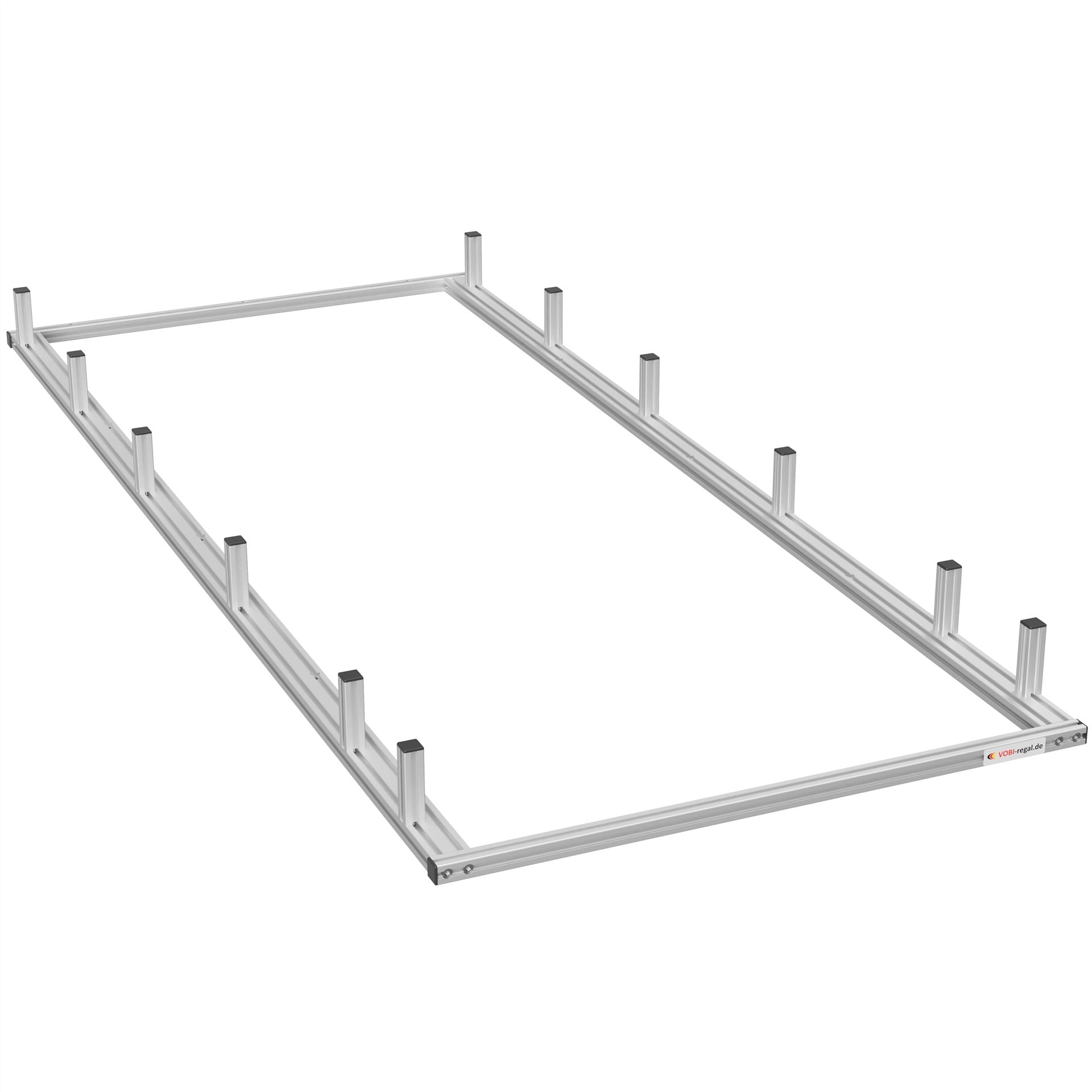

Das VOBI Auszug-Haltesystem ist die perfekte Lösung, um einen Schwerlastauszug sicher und stabil im Fahrzeugboden zu befestigen – ideal für Camper, Kastenwagen und DIY-Ausbauer. Die vormontierten Profile ermöglichen eine einfache, robuste Verschraubung mit dem Fahrzeugboden – ohne zusätzliches Bohren am Auszug selbst.
• Hohe Stabilität: Sichere Bodenbefestigung für Auszüge mit bis zu 200 kg Traglast (je nach Version)
• Flexibel anpassbar: Haltepfostenhöhe individuell wählbar – z. B. zum Überwinden von Kanten oder Kabelführungen. Der Auszug kann an den Haltepfosten stufenlos in der Höhe eingestellt und so optimal an die jeweilige Einbausituation angepasst werden.
• Montagefreundlich: Inklusive komplettem Montageset mit Schrauben, Muffen und Nutsteinen
Lieferumfang Heckauszug mit Haltesystem:
• 1 Heckauszug
• Halteprofile (Größe nach Auswahl)
• höhenverstellbare Haltepfosten
• Montagematerial (inkl. Einschraubmuffen, Schrauben & Zubehör)
• Montageanleitung
Der Auszug wird ohne Boxen geliefert.

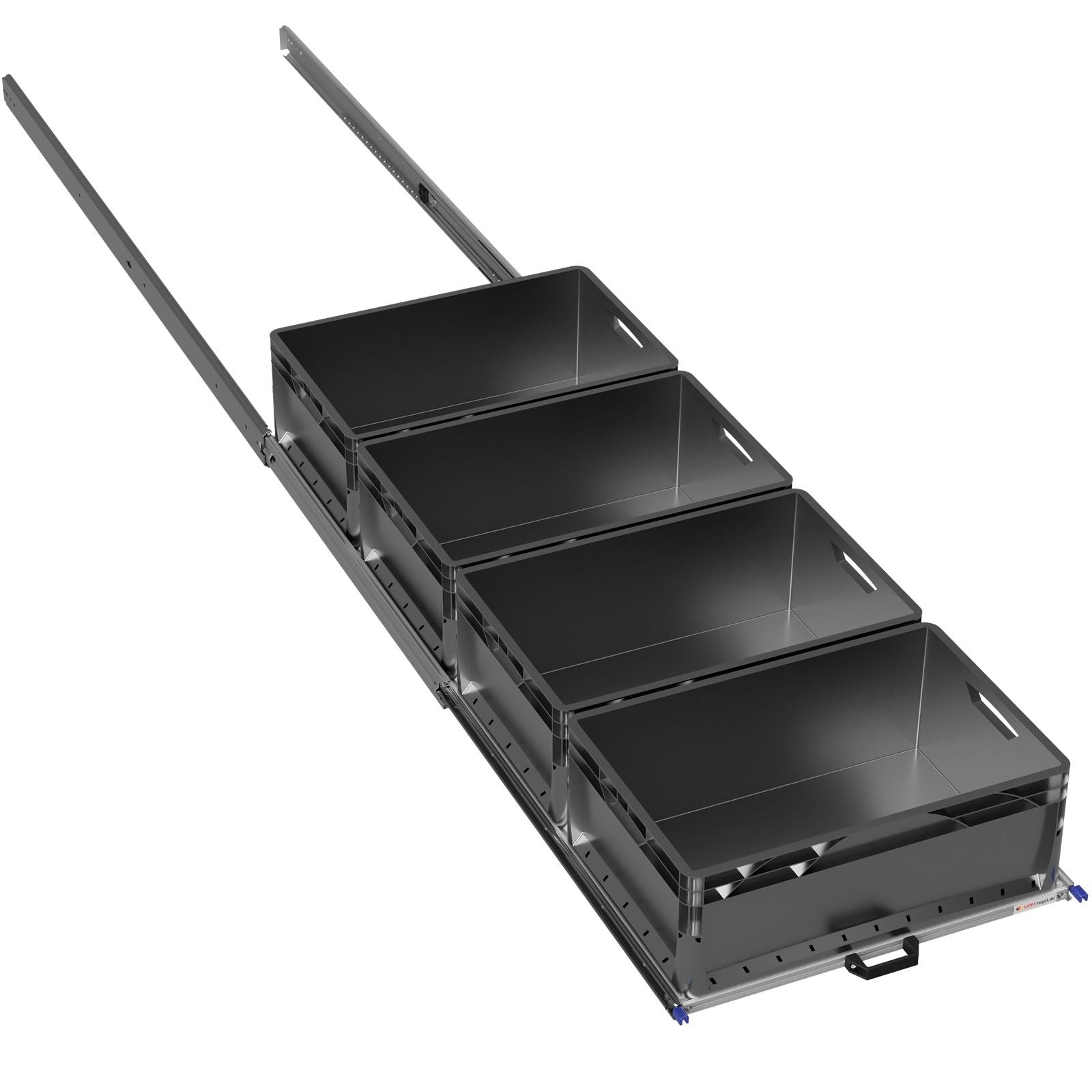

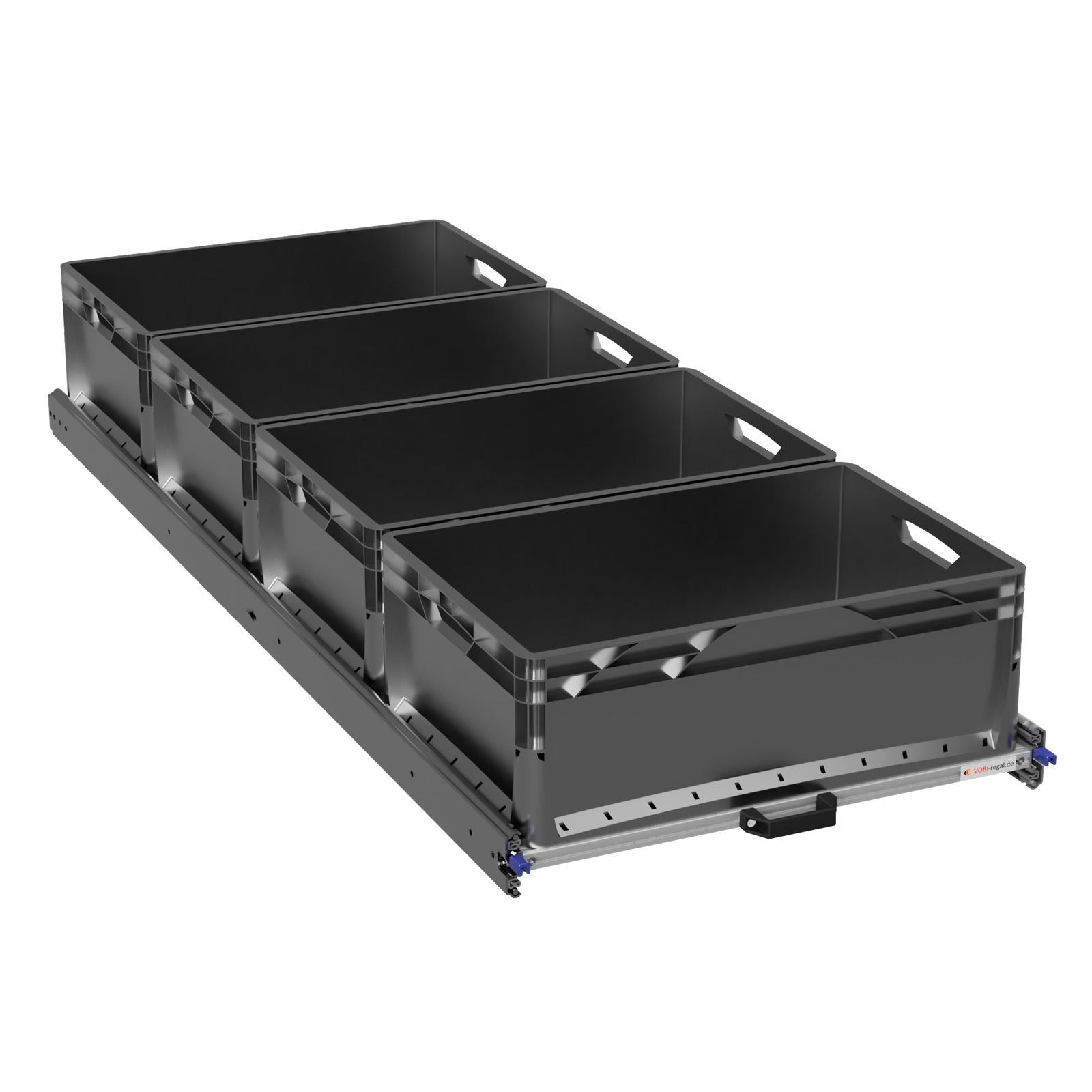

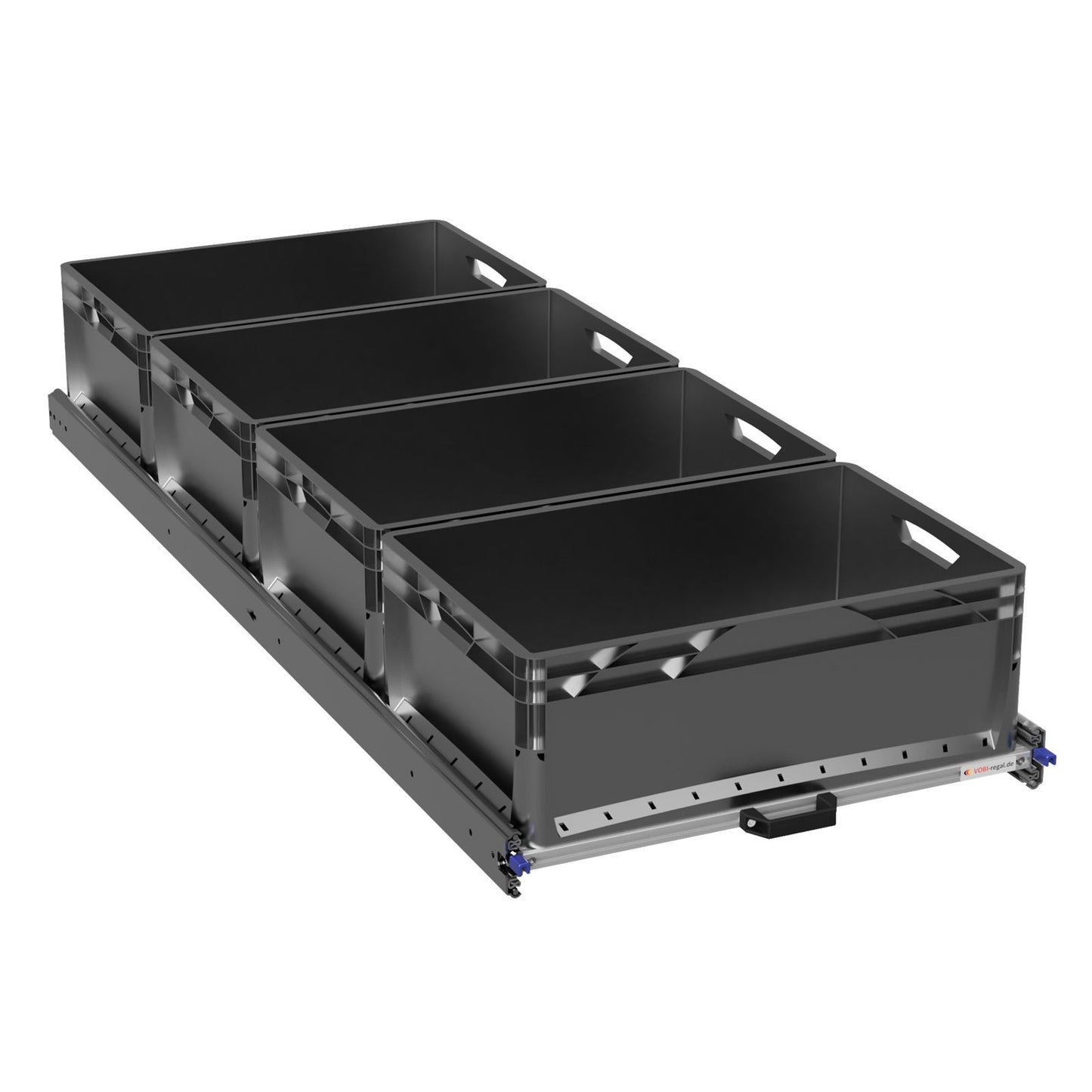

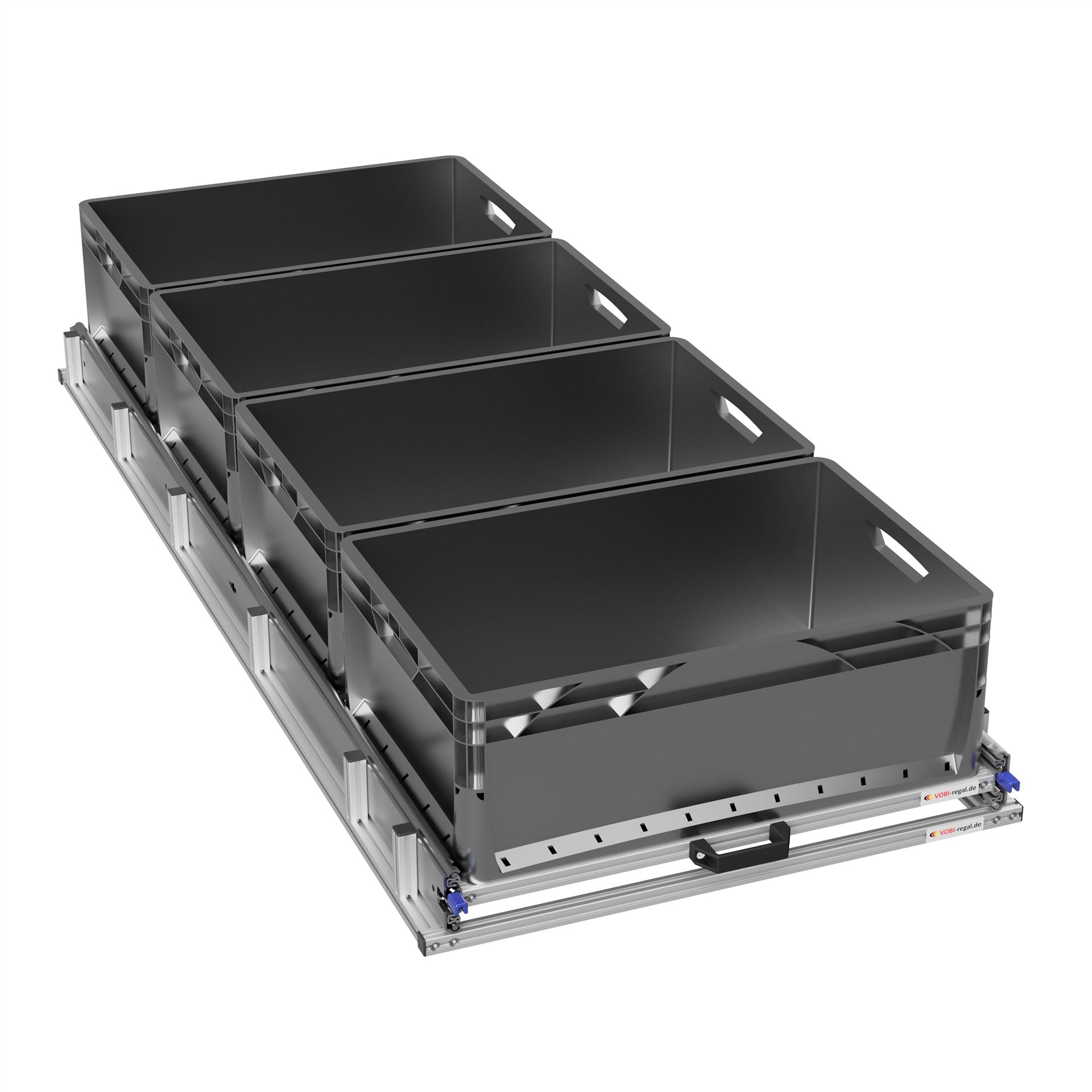

Für 4 Boxen 600x400 mm,
oder 8 Boxen 400x300mm,

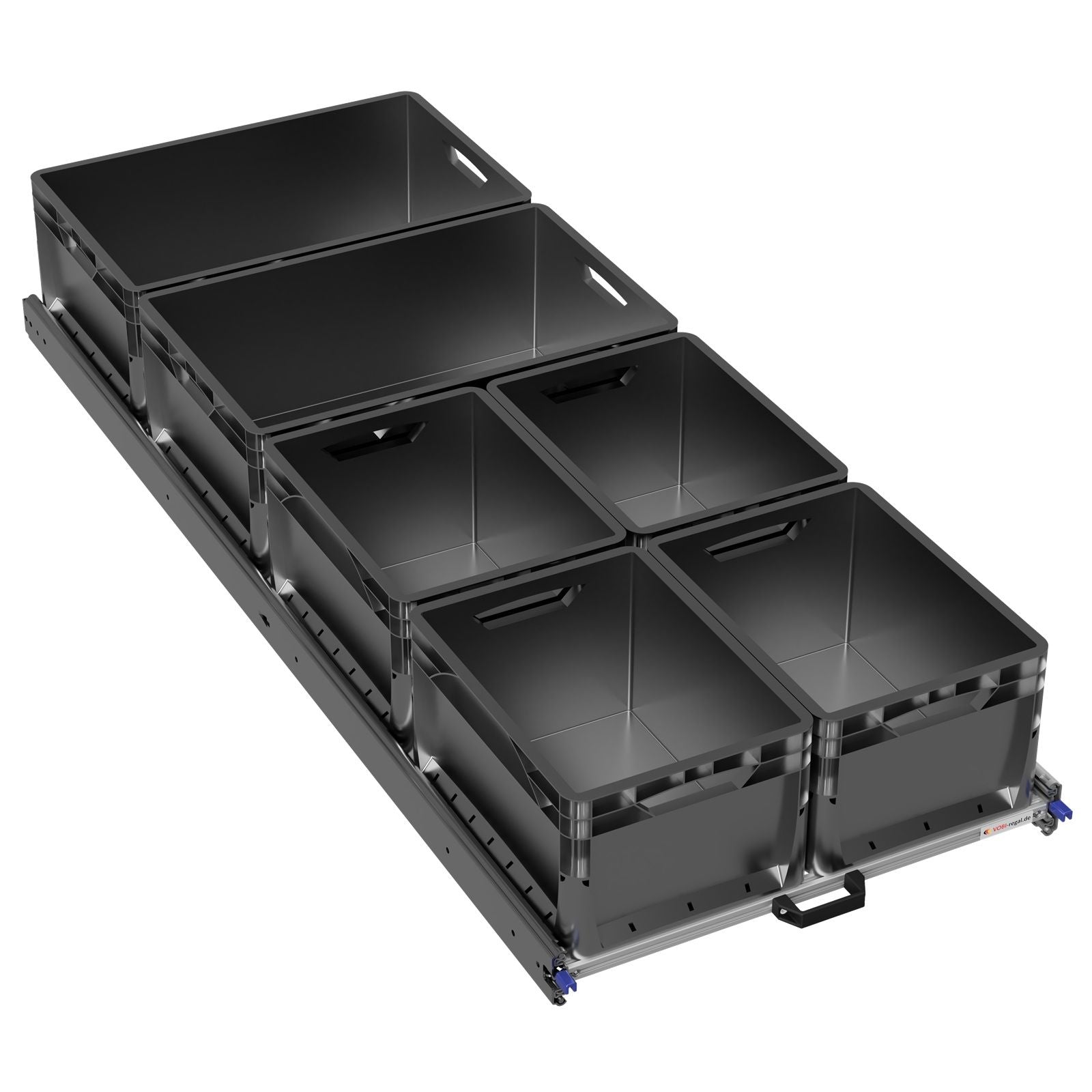

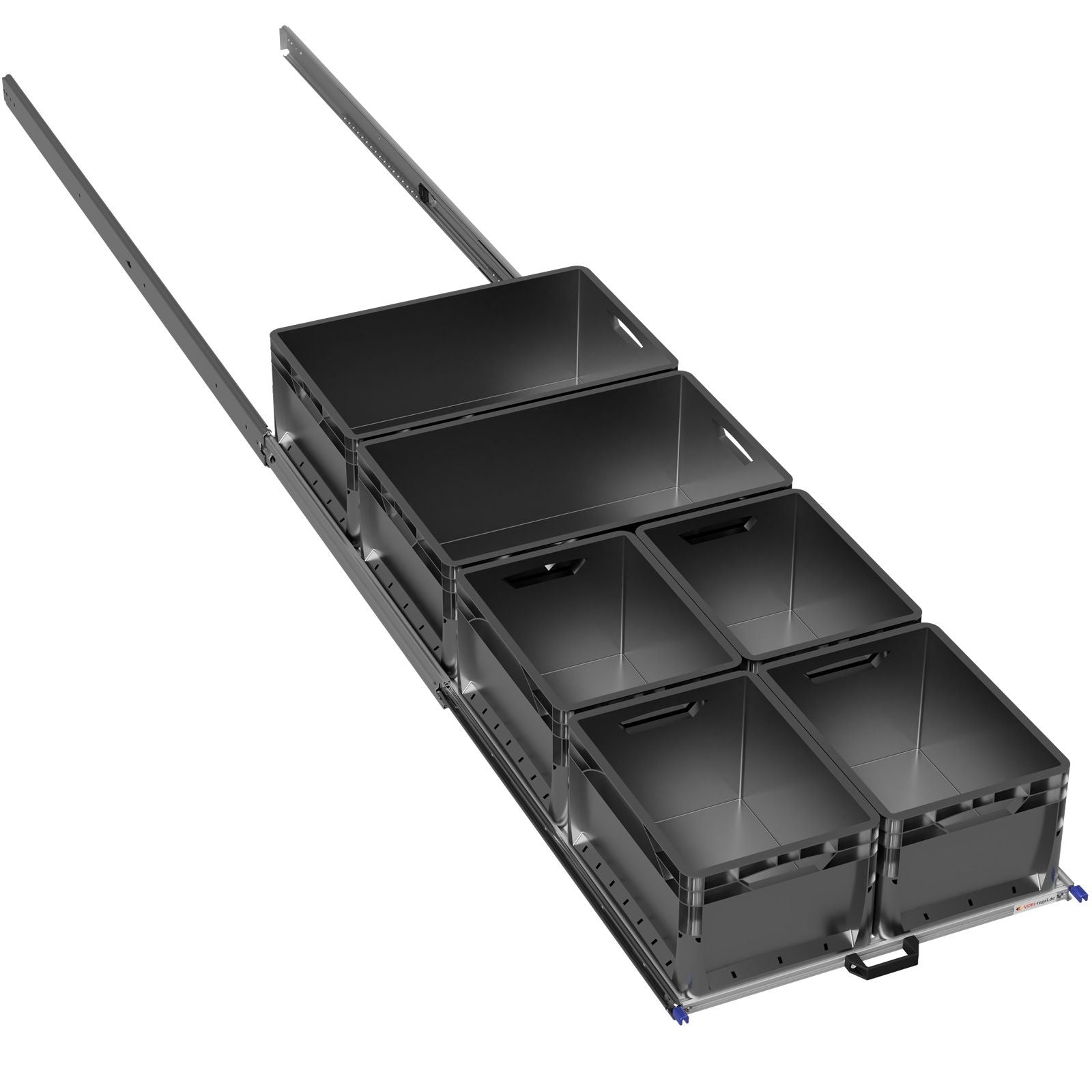

oder 2 Boxen 600x400 mm und 4 Boxen 400x300 mm.
Der Auszug ist Euroboxen geeignet.
Im Zubehör können Sie Einlegeböden für Auszüge/Regalböden bestellen.
⚠️ Wichtige Sicherheitsinformationen
– Nur für die Montage und Nutzung in einem baulich vom Fahrgastraum getrennten Laderaum vorgesehen.
– Das Regalsystem muss entsprechend der jeweiligen Ausführung sicher im Fahrzeug verschraubt oder mit dem dafür vorgesehenen VOBI-Klemmsystem befestigt werden.
– Vor jeder Fahrt müssen alle Auszüge, Türen, Klappen und Sicherungssysteme vollständig geschlossen und verriegelt sein.
– Lose Gegenstände müssen zusätzlich gegen Verrutschen und Herausfallen gesichert werden.
– Schwere Gegenstände sind im unteren sowie mittleren oder hinteren Bereich zu lagern.
– Die für die jeweilige Ausführung angegebene maximale Traglast darf nicht überschritten werden.
– Das Regalsystem darf nicht als Sitz-, Steh-, Kletter- oder Trittfläche verwendet werden.
Vollständige Sicherheits- und Montagehinweise beachten.
